產品概述：

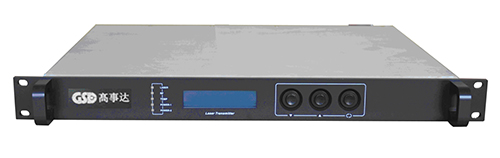

GSOR-1是我公司近期推出的高檔二輸出CATV網絡光接收機，本機前級采用全砷化鎵MMIC放大，后級為砷化鎵模塊放大器，優化的線路設計，加上本公司十多年專業的設計經驗，而使本機的達到了較高的性能指標。單片機控制數碼顯示各項參數，使工程調試格外方便，是構建CATV網絡的主流機型。
產品特點：
l 高響應度PIN光電轉換管。
l 線路優化設計，SMT工藝生產，優化整機信號通道，光電信號傳輸更流暢。
l 專業的射頻衰減芯片，射頻衰減和均衡線性好，精度高。
l 砷化鎵放大器件，功率倍增輸出，增益高、失真低。
l 單片機控制整機工作，LCD顯示各項參數，操作方便直觀，性能穩定。
l 優良的AGC特性，輸入光功率－9～＋2dBm時，輸出電平保持不變，CTB、CSO基本不變。
l 預留數據通訊接口，可以配接Ⅱ類網管應答器，接入網管系統。
技術參數：
|
項目
|
單位
|
性能參數
|
|
接收光功率
|
dBm
|
-9 ~ +2
|
|
光反射損耗
|
dB
|
>45
|
|
光接收波長
|
nm
|
1100 ~ 1600
|
|
光連接器類型
|
|
FC/APC、SC/APC或由用戶指定
|
|
C/N
|
dB
|
≥ 51（-2dBm輸入時）
|
|
C/CTB
|
dB
|
≥ 65
|
輸出電平108 dBμV，
均衡6dB時
|
|
C/CSO
|
dB
|
≥ 60
|
|
頻率范圍
|
MHz
|
45 ~862/1003
|
|
帶內平坦度
|
dB
|
±0.75
|
|
標稱輸出電平
|
dBμV
|
≥ 108
|
|
最大輸出電平
|
dBμV
|
≥ 114
|
|
輸出反射損耗
|
dB
|
≥16
|
|
電控均衡范圍
|
dB
|
0～10
|
|
電控衰減范圍
|
dBμV
|
0～20
|
|
功 耗
|
VA
|
≤ 30
|
|
外形尺寸
|
mm
|
483（L）╳ 345（W）╳ 44（H）
|
訂貨指南：
|
GSOR-1
|
0
|
0
|
0
|
|
高事達室內型光接收機
型號
|
8:862MHz帶寬
1:1GHz帶寬
|
1:一路輸出
2：兩路輸出
|
FC:FC/APC
SC:SC/APC
|
故障分析：
|
故 障 現 象
|
故 障 原 因
|
解 決 方 法
|
|
光接點處的圖像有明顯的網紋或大顆粒的亮點，但圖像背景很干凈。
|
u 光接收機的輸入光功率過高，使光接收模塊的輸出電平過高，射頻信號的指標劣化。
u 輸入光發射機射頻信號的指標本身較差。
|
1、檢查輸入光功率，并作適當調整,使其在規定的范圍內；或調整光接收機的衰減值，以降低輸出電平，來改善指標。
2、檢查前端機房光發射機射頻信號的 指標，并作適當調整。
|
|
光接點處的圖像有明顯的噪點。
|
u 光接收機的輸入光功率不夠，引起載噪比下降。
u 光接收機的光纖活接頭或適配器被污染。
u 輸入光發射機的射頻信號電平太低，使激光器的調制度不夠。
u 系統鏈路信號的載噪比指標太低。
|
1、檢查光接點處的接收光功率，并作適當調整,使其在規定的范圍內。
2、通過清潔光纖接頭或適配器等方法，
恢復光接點的接收光功率。
3、檢查輸入光發射機的射頻信號電平，
并調整至設備要求的輸入范圍。（頻道數少于15個時，應高于標稱值。）
4、用頻譜分析儀檢查系統鏈路的載噪比，并作適當調整，確保鏈路信號的載噪比（C/N）大于51dB。
|
|
個別光接點處的圖像隨機出現明顯的噪點或拉道。
|
光接點處有開路信號干擾或強干擾信號侵入。
|
1、檢查光接點處是否有強干擾信號源，可能的話可更換光接點位置，以避開強干擾信號源的影響。
2、檢查光接點以下的電纜線路，是否有屏蔽網或射頻連接頭存在屏蔽效果不良的情況。
3、蓋緊設備的機殼，確保其屏蔽效果；
可能的話在光接點處加裝屏蔽罩，并將屏蔽罩可靠接地。
|
|
個別光接點處的圖像出現一條或兩條水平滾道。
|
由于設備接地不良或電源接地不良，引起電源交流紋波干擾。
|
檢查設備的接地狀況，確保線路中的每個設備都可靠接地，且接地電阻應＜4Ω。
|
|
光接點處的接收光功率不穩定，有較大連續變化，輸出射頻信號也不穩定；但檢測光發射機的輸出光功率卻正常。
|
u 光纖活動連接頭的類型不匹配，可能是APC型連接頭對PC型連接頭，導致光信號無法正常傳輸。
u 光纖活動連接頭或適配器被嚴重污染，或適配器已受損。
|
1、檢查光纖活動連接頭的類型，應選
用APC型光纖活動連接頭，確保光信號的正常傳輸。
2、清洗被污染的光纖活接頭或適配器。
3、更換已損壞的適配器。
|
