GSDT-EDFA-Y22 野外型光放大器



產品描述

GSDT-EDFA-Y22是一款增益光譜范圍在1540-1560nm的野外型光放大器。該設備專為有線電視網絡設計。該設備為高密度居住區的用戶覆蓋，尤其為FTTH光纖入戶的應用提供了可靠、靈活和低成本的解決方案。

GSDT-EDFA-Y22采用高性能的Pump激光器，以及極佳的APC（自動功率控制）和ATC（自動溫度控制）電路及專業的散熱風道設計，保證了產品在野外環境下最優的穩定性和可靠性。

GSDT-EDFA-Y22具有獨特的光路設計，保證了優秀的光路指標。完善的MPU（微處理器）系統使得調節方便、智能，顯示清晰。

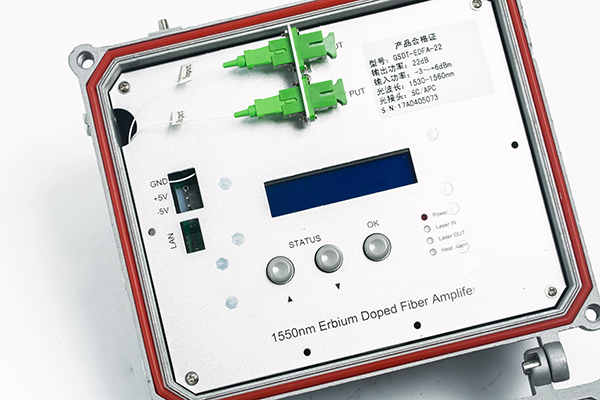

GSDT-EDFA-Y22的內部蓋板上具有LCD顯示器，以及調整按鍵和告警指示燈。

產品特性

?優良的散熱設計，工作環境溫度可高達60℃

?極佳的APC和ATC設計，工作穩定可靠

?輸出光功率-3dBm可調

?-10dBm低光輸入功率

?低噪聲，低功耗

?美國JDSU激光泵浦，優越的光路指標

?內部蓋板上LCD顯示各項參數，方便設置和檢測

?支持SNMP遠程網管

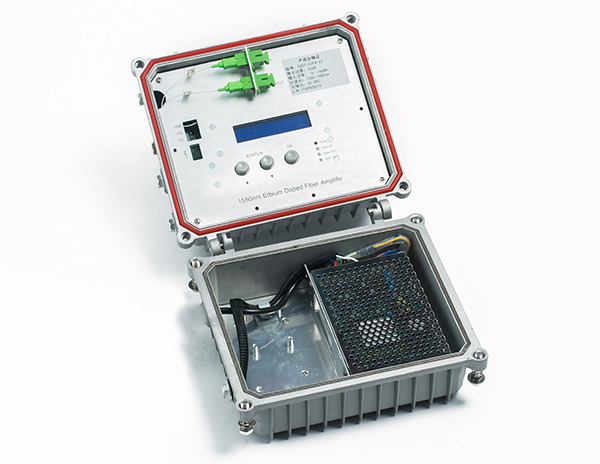

?IP67標準野外型機殼，優良的防水防塵性能


電原理框圖


技術指標

表1. 光電部分指標

項目

單位

指標

光波長范圍

nm

1540 - 1560

光波平坦度

dB

± 0.2

光輸入功率 1)

dBm

- 10 - + 10

光輸出功率

dBm

13, … , 26  (每檔1dBm)

光輸出功率穩定度

dB

± 0.3

光輸出功率調整范圍

dB

- 3  (1dB步進)

噪聲系數 2)

dB

＜ 5.0

泵浦泄漏功率

dBm

＜ - 30

偏振靈敏度

dB

＜ 0.2

偏振模式色散

PS

＜ 0.5

光連接器類型

-

SC / APC  (FC/APC可選)

光反射損耗

dB

≥ 50

C/N

dB

≥ 51

CTB

dB

≥ 67

CSO

dB

≥ 65

串行端口數量

個

1

串行端口類型

-

RS-232 （平行4針）

串行端口默認波特率配置

-

38400-8-N-1

表2. 通用部分指標

項目

單位

指標

電源供電

VAC

220  (60VAC可選)

功耗

W

＜ 50

尺寸 (寬 x 高 x 深)

mm

240 x 240 x 160

重量

kg

4.0

工作溫度

°C

- 20 - + 55

儲存溫度

°C

- 20 - + 80

相對濕度

%

5 - 90 （非冷凝）

防水防塵等級

-

IP67

光纖尾纜連接端口

吋

5/8-24

注:

1) 標稱光輸入功率為0dBm。

2) 測試在0dBm光輸入功率和1550nm光波長下進行。

3) 除非另有注明，指標反映的是在20oC環境條件下的典型性能。
